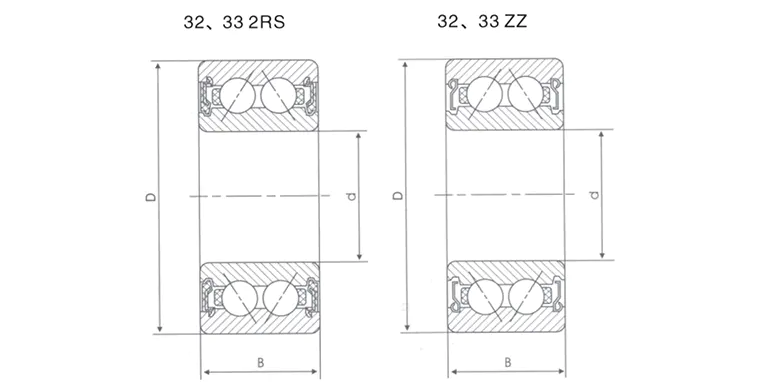

ترکیب اصلی
حلقه های داخلی و بیرونی: آهنگ های دقیق ماشینکاری شده با شیارها ، که معمولاً از فولاد کروم کربن بالا ساخته شده است.
توپ های دو ردیف: دو ردیف توپ های فولادی برای دستیابی به اشتراک بار دو طرفه با یک زاویه خاص ترتیب داده می شوند.
قفس: نایلون ، برنج یا فولاد ، برای اطمینان از توزیع یکنواخت توپ و کاهش اصطکاک.
زاویه تماس (α): معمولاً 15 درجه ، 25 درجه یا 40 درجه ، هرچه زاویه بزرگتر باشد ، ظرفیت بار محوری قوی تر می شود.
تفاوت از یاتاقان های تک ردیف
| ویژگی | بلبرینگ توپ تماس زاویه ای تک ردیف | بلبرینگ توپ تماس زاویه ای دو ردیف |
| جهت بار | شعاع محوری یک طرفه | شعاع محوری دو طرفه |
| استحکام | پایین | بالاتر (پشتیبانی دو ردیف) |
| پیچیدگی نصب | باید به صورت جفت استفاده شود | برای ساده سازی مونتاژ به طور مستقل از آن استفاده کنید |
2. اصل ظرفیت بار بالا
- مزایای مکانیکی طرح متقارن دو ردیف
بار شعاعی: دو ردیف توپ با نیروی شعاعی به اشتراک می گذارند و غلظت استرس تک نقطه ای را کاهش می دهند.
بار محوری: طراحی زاویه تماس ، نیروی محوری را به نیروی شعاعی تجزیه می کند و ساختار دو ردیف می تواند فشار را در هر دو جهت جبران کند.
بار گشتاور: توانایی مقاومت در برابر لحظه واژگون شدن به طور قابل توجهی بهتر از یاتاقان های تک ردیف است.
- تأثیر پارامترهای طراحی کلیدی
زاویه تماس (α):
α = 15 درجه: روی بار شعاعی (مانند تجهیزات پمپ) تمرکز کنید.
α = 25 ° 40 °: روی بار محوری تمرکز کنید (مانند اسپیندل ابزار ماشین).
تنظیم پیش بارگذاری: ترخیص کالا از گمرک را با استفاده از پیش بارگذاری ، بهبود استحکام اما خطر افزایش دما را تعادل دهید.
مواد توپ فولادی: توپ سرامیکی (SI3N4) می تواند وزن را کاهش داده و در برابر دمای بالا مقاومت کند.
جلا دادن شیار: درمان سطح نانو از بین رفتن اصطکاک کاهش می یابد.
3. سناریوهای برنامه معمولی
اسپیندل ابزار: نیازهای استحکام بالا تحت نیروی برش دو طرفه.
اتصالات ربات صنعتی: بارهای پویا را در چندین جهت خرس کنید.
- بار سنگین و سناریوهای سازگار با سرعت بالا
گیربکس: نیروی شعاعی و محور محوری را همزمان انتقال دهید.
کمپرسور گریز از مرکز: الزامات پایداری تحت چرخش با سرعت بالا.
4. انتخاب و استفاده از توصیه ها
نقاط انتخاب
نوع بار: نسبت محوری/شعاعی انتخاب زاویه تماس را تعیین می کند.
حد مجاز: به سرعت حد (مقدار DN) در کتابچه راهنمای تحمل مراجعه کنید.
روش روغن کاری: روغن کاری گریس (تعمیر و نگهداری آسان) یا روغن کاری روغن (سناریوی پر سرعت).
سوء تفاهم های مشترک
پیش بارگذاری اشتباه: بیش از حد محکم باعث افزایش دما می شود و بیش از حد لوزنت باعث لرزش می شود.
جفت شدن مخلوط: از مخلوط کردن با یاتاقان های تک ردیف خودداری کنید تا باعث ایجاد نیروی ناهموار شود.
کلید نگهداری
به طور مرتب ترخیص را بررسی کنید: نیروی پیش بار ممکن است بعد از سایش شکست بخورد.
چرخه روغن کاری: فاصله تغییر گریس باید در محیط با درجه حرارت بالا کوتاه شود. $ $
