د 1 ~ 4 میلی متر

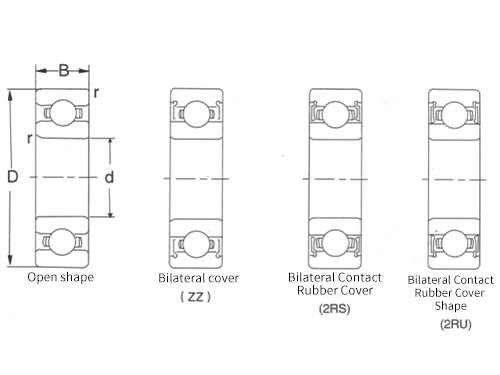

| ابعاد اصلی (میلی متر) | کلاه لاستیکی | کلاهک آهنی | مدل | رتبه بندی بار دینامیکی پایه | رتبه بندی بار استاتیک پایه | وزن مرجع (گرم) | |||||||
| د | D | ب | r | ب1 | r1 | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | Cr(N) | Cor(N) | باز کنید | نوع پوشش لاستیکی نوع کلاهک آهنی |
| 1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681 ZZ | / | / | 80 | 23 | 0.08 | |
| 3 | 1.5 | 0.05 | / | / | MR31 | / | / | / | 80 | 23 | 0.07 | ||
| 4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691 ZZ | / | / | 140 | 36 | 0.10 | ||
| 1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | MR41 X | MR41 XZZ | / | / | 138 | 35 | 0.10 | 0.14 |
| 1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1.5 | 68/1.5 ZZ | / | / | 112 | 33 | 0.07 | 0.11 |
| 5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1.5 | 69/1.5 ZZ | / | / | 240 | 69 | 0.17 | 0.19 | |
| 6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1.5 | 60/1.5 ZZ | / | / | 330 | 99 | 0.31 | 0.36 | |
| 2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672 ZZ | / | / | 104 | 37 | 0.10 | 0.14 |
| 5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682 ZZ | / | / | 188 | 59 | 0.12 | 0.17 | |
| 5 | 2.0 | 0.10 | 2.5 | 0.10 | MR52 | MR52 ZZ | / | / | 188 | 59 | 0.16 | 0.22 | |
| 6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692 ZZ | / | / | 330 | 99 | 0.28 | 0.38 | |
| 6 | 2.5 | 0.15 | 2.5 | 0.15 | MR62 | MR62 ZZ | / | / | 330 | 99 | 0.28 | 0.33 | |
| 7 | 2.5 | 0.15 | 3.0 | 0.15 | MR72 | MR72 ZZ | / | / | 385 | 128 | 0.43 | 0.47 | |
| 7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602 ZZ | / | / | 385 | 128 | 0.51 | 0.58 | |
| 2.5 | 5 | 1.5 | 0.08 | / | / | 67/2.5 | 67/2.5 ZZ | / | / | 153 | 59 | 0.11 | 0.11 |
| 6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2.5 | 68/2.5 ZZ | / | / | 209 | 73 | 0.23 | 0.29 | |
| 7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2.5 | 69/2.5 ZZ | / | / | 385 | 128 | 0.40 | 0.55 | |
| 8 | 2.5 | 0.20 | 3.5 | 0.15 | MR82 X | MR82 XZZ | / | / | 560 | 179 | 0.52 | ||
| 8 | 2.8 | 0.15 | / | / | 60/2.5 | 60/2.5 ZZ | / | / | 550 | 175 | 0.63 | 0.83 | |
| 3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673 ZZ | / | / | 209 | 73 | 0.19 | 0.28 |
| 7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683 ZZ | / | / | 385 | 129 | 0.32 | 0.43 | |
| 8 | 2.5 | 0.15 | 3.0 | 0.10 | MR83 | / | / | / | 560 | 179 | 0.51 | ||
| 8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693 ZZ | / | / | 56 | 179 | 0.61 | 0.83 | |
| 9 | 2.5 | 0.20 | 4.0 | 0.15 | MR93 | MR93 ZZ | / | / | 640 | 226 | 0.68 | 1.18 | |
| 9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603 ZZ | / | 640 | 226 | 0.84 | 1.20 | ||
| 10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623 ZZ | / | / | 615 | 226 | 1.65 | 1.66 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633 ZZ | / | / | 1300 | 485 | 3.38 | 3.33 | |
| 4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674 ZZ | / | / | 315 | 115 | 0.21 | 0.29 |
| 8 | 2.0 | 0.15 | 3.0 | 0.10 | MR84 | MR84 ZZ | / | / | 395 | 140 | 0.33 | 0.56 | |
| 9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684 ZZ | / | / | 640 | 226 | 0.63 | 1.01 | |
| 10 | 3.0 | 0.20 | 4.0 | 0.15 | MR104 | MR104 ZZ | / | / | 650 | 236 | 0.95 | 1.33 | |
| 11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694 ZZ | 694-2RS | 694-2RU | 715 | 283 | 1.70 | 1.75 | |
| 12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604 ZZ | 604-2RS | 604-2RU | 970 | 360 | 2.25 | 2.29 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624 ZZ | 624-2RS | 624-2RU | 1300 | 485 | 2.97 | 3.04 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634 ZZ | 634-2RS | 634-2RU | 1740 | 670 | 5.00 | 5.21 | |
د 5 ~ 15 میلی متر
| ابعاد اصلی (میلی متر) | کلاه لاستیکی | کلاهک آهنی | مدل | رتبه بندی بار دینامیکی پایه | رتبه بندی بار استاتیک پایه | وزن مرجع (گرم) | |||||||
| د | D | ب | r | ب1 | r1 | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | Cr(N) | Cor(N) | باز کنید | نوع پوشش لاستیکی نوع کلاهک آهنی |
| 5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675 ZZ | / | / | 278 | 131 | 0.25 | 0.34 |
| 9 | 2.5 | 0.15 | 3.0 | 0.15 | MR95 | MR95 ZZ | / | / | 435 | 168 | 0.48 | 0.54 | |
| 10 | 3.0 | 0.15 | 4.0 | 0.15 | MR105 | MR105 ZZ | / | / | 435 | 168 | 0.90 | 1.29 | |
| 11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685 ZZ | 685-2RS | 685-2RU | 715 | 283 | 1.20 | 1.95 | |
| 13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2RS | 695-2RU | 1080 | 430 | 2.40 | 2.5 | |
| 14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605 ZZ | 605-2RS | 605-2RU | 1330 | 505 | 3.54 | 4 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625 ZZ | 625-2RS | 625-2RU | 1730 | 670 | 4.95 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2RS | 635-2RU | 2620 | 1060 | 8.53 | 9 | |
| 6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675 ZZ | / | / | 495 | 219 | 0.53 | 0.9 |
| 12 | 3.0 | 0.20 | 4.0 | 0.15 | MR126 | MR126 ZZ | / | / | 715 | 292 | 1.20 | 1.6 | |
| 13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686 ZZ | 686-2RS | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
| 15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696 ZZ | 696-2RS | 696-2RU | 1740 | 670 | 3.79 | 3.9 | |
| 17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606 ZZ | 606-2RS | 606-2HU | 2260 | 840 | 5.94 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2RS | 626-2RU | 2620 | 1060 | 7.97 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636 ZZ | 636 2RS | 636-2RU | 3300 | 1360 | 13.00 | 13 | |
| 7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
| 13 | 3.0 | 0.20 | 4.0 | 0.15 | MR137 | MR137 ZZ | / | / | 830 | 375 | 1.50 | 1.98 | |
| 14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687 ZZ | 687-2RS | 687-2RU | 1170 | 510 | 2.00 | 2.97 | |
| 17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697 ZZ | 697-2RS | 697-2RU | 1610 | 715 | 4.80 | 5.01 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607 ZZ | 607-2RS | 607-2RU | 2620 | 1060 | 7.67 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627 ZZ | 627-2RS | 627-2RU | 3300 | 1360 | 12.00 | 12 | |
| 26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637 ZZ | 637-2RS | 637-2RU | 4000 | 1580 | 24.00 | 25 | |
| 8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | ب78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
| 14 | 3.5 | 0.20 | 4.0 | 0.15 | MR148 | MR148 ZZ | / | / | 820 | 385 | 1.90 | 2.12 | |
| 16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | بA8 22 | 688-2RS | 688-2RU | 1250 | 590 | 3.00 | 3.7 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698 ZZ | 698-2RS | 698-2RU | 2240 | 905 | 7.18 | 7.2 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608 ZZ | 608-2RS | 608-2RU | 3300 | 1360 | 12.00 | 12 | |
| 24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2RS | ب28-2RU | 3350 | 1410 | 17.00 | 17.3 | |
| 28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638 ZZ | 638-2RS | 638-2RU | 4550 | 1970 | 27.00 | 28.6 | |
| 9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679 ZZ | / | / | 930 | 470 | 1.35 | 1.98 |
| 17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689 ZZ | 689-2RS | 689-2RU | 1730 | 810 | 3.53 | 4.43 | |
| 20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699 ZZ | 699-2RS | 699-2RU | 2120 | 985 | 8.33 | 8.45 | |
| 24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609 ZZ | 609-2RS | 609-2RU | 3350 | 1410 | 14.50 | 14.6 | |
| 26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2RS | 629-2RU | 4550 | 1970 | 19.50 | 20 | |
| 30 | 10 | 0.60 | 10 | 0.60 | 639 | 639 ZZ | 639-2RS | 639-2RU | 5100 | 2390 | 34.00 | 36 | |
د 5 ~ 15 میلی متر
| ابعاد اصلی (میلی متر) | مدل | Cr(N) | Cor(N) | وزن (گرم) | ||||||
| د | D | B | r | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | |||
| 10 | 15 | 3 | 0.1 | 6700 | 6700 ZZ | 6700-2RS | 6700-2RU | 1010 | 555 | 0.0015 |
| 19 | 5 | 0.3 | 6800 | 6800 ZZ | 6800-2RS | 6800-2RU | 1840 | 925 | 0.005 | |
| 19 | 7 | 0.3 | 63800 | 63800 ZZ | 63800-2RS | 63800-2RU | 1840 | 925 | 0.0074 | |
| 22 | 6 | 0.3 | 6900 | 6900 ZZ | 6900-2RS | 6900-2RU | 2700 | 1270 | 0.009 | |
| 26 | 8 | 0.3 | 6000 | 6000 ZZ | 6000-2RS | 6000-2RU | 4550 | 1970 | 0.019 | |
| 26 | 12 | 0.5 | 63000 | / | 63000-2RS | / | 4620 | 1960 | 0.025 | |
| 28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
| 30 | 9 | 0.6 | 6200 | 6200 ZZ | 6200-2RS | 6200-2RU | 5100 | 2390 | 0.032 | |
| 30 | 14 | 1 | 62200 | / | 62200-2RS | / | 5070 | 2360 | 0.04 | |
| 30 | 14.3 | 1 | 63200 | / | 63200-2RS | / | 5146 | 2350 | 0.046 | |
| 35 | 11 | 0.6 | 6300 | 6300 ZZ | 6300-2RS | 6300-2RU | 8100 | 3450 | 0.053 | |
| 35 | 17 | 1 | 62300 | / | 62300-2RS | / | 8060 | 3400 | 0.06 | |
| 35 | 19.05 | 0.6 | 63300 | / | 63300-2RS | / | 8095 | 3565 | 0.105 | |
| 37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
| 12 | 18 | 4 | 0.2 | 6701 | 6701 ZZ | 6701-2RS | 6701-2RU | 1070 | 6555 | 0.003 |
| 21 | 5 | 0.3 | 6801 | 6801 ZZ | 6801-2RS | 6801-2RU | 1900 | 1040 | 0.006 | |
| 21 | 7 | 0.3 | 63801 | 63801 ZZ | 63801-2RS | 63801-2RU | 1900 | 1040 | 0.0085 | |
| 24 | 6 | 0.3 | 6901 | 6901 ZZ | 6901-2RS | 6901-2RU | 2900 | 1460 | 0.011 | |
| 28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
| 28 | 8 | 0.3 | 6001 | 6001 ZZ | 6001-2RS | 6001-2RU | 5100 | 2390 | 0.023 | |
| 28 | 12 | 0.5 | 63001 | / | 63001-2RS | / | 5070 | 2360 | 0.029 | |
| 30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
| 32 | 10 | 0.6 | 6201 | 6201 ZZ | 6201-2RS | 6201-2RU | 6800 | 3050 | 0.037 | |
| 32 | 14 | 1 | 62201 | / | 62201-2RS | / | 6890 | 3100 | 0.046 | |
| 32 | 15.9 | 1 | 63201 | / | 63201-2RS | / | 7000 | 3050 | 0.055 | |
| 37 | 12 | 1 | 6301 | 6301 ZZ | 6301-2RS | 6301-2RU | 9800 | 4250 | 0.06 | |
| 37 | 1700 | 1.5 | 62301 | / | 62301-2RS | / | 9750 | 4150 | 0.074 | |
| 37 | 1905 | 1 | 63301 | / | 63301-2RS | / | 9705 | 4360 | 0.114 | |
| 42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
| 15 | 21 | 4 | 0.2 | 6702 | 6702 ZZ | 6702-2RS | 6702-2RU | 1150 | 790 | 0.0035 |
| 24 | 5 | 0.3 | 6802 | 6802 ZZ | 6802-2RS | 6802-2RU | 2080 | 1260 | 0.007 | |
| 24 | 7 | 0.3 | 63802 | 63802 ZZ | 63802-2RS 63802-2RU | 2080 | 1260 | 0.01 | ||
| 28 | 7 | 0.3 | 6902 | 6902 ZZ | 6902-2RS | 6902-2RU | 4300 | 2250 | 0.016 | |
| 32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
| 32 | 9 | 0.3 | 6002 | 6002 ZZ | 6002-2RS | 6002-2RU | 5600 | 2840 | 0.032 | |
| 32 | 13 | 0.5 | 63002 | / | 63002-2RS | / | 5590 | 2850 | 0.042 | |
| 35 | 11 | 0.6 | 6202 | 6202 ZZ | 6202-2RS | 6202-2RU | 7650 | 3700 | 0.045 | |
| 35 | 14 | 1 | 62202 | / | 62202-2RS | / | 7800 | 3750 | 0.056 | |
| 35 | 15.9 | 1 | 63202 | / | 63202-2RS | / | 8000 | 3600 | 0.068 | |
| 42 | 13 | 1 | 6302 | 6302 ZZ | 6302-2RS | 6302-2RU | 11400 | 5400 | 0.082 | |
| 42 | 17 | 1.5 | 62302 | / | 62302-2RS | / | 11400 | 5400 | 0.11 | |
| 42 | 19 | 1.5 | 63302 | / | 63302-2RS | / | 8232 | 4900 | 0.152 | |
| 52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 | |
د 17 ~ 35 میلی متر
| ابعاد اصلی (میلی متر) | مدل | Cr(N) | Cor(N) | وزن (گرم) | ||||||
| d | D | B | r | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | |||
| 17 | 23 | 4 | 0.2 | 6703 | 6703 ZZ | 6703-2RS | 6703-2RU | 1200 | 865 | 0.004 |
| 26 | 5 | 0.3 | 6803 | 6803 ZZ | 6803-2RS | 6803-2RU | 2630 | 1570 | 0.008 | |
| 26 | 7 | 0.3 | 63803 | 63803 ZZ | 63803-2RS | 63803-2RU | 2630 | 1570 | 0.011 | |
| 30 | 7 | 0.3 | 6903 | 6903 ZZ | 6903-2RS | 6903-2RU | 4600 | 2550 | 0.018 | |
| 35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
| 35 | 10 | 0.3 | 6003 | 6003 ZZ | 6003-2RS | 6003-2RU | 6000 | 3250 | 0.039 | |
| 35 | 14 | 0.5 | 63003 | / | 63003-2RS | / | 6050 | 3250 | 0.051 | |
| 40 | 12 | 0.6 | 6203 | 6203 ZZ | 6203-2RS | 6203-2RU | 9550 | 4800 | 0.065 | |
| 40 | 16 | 1 | 62203 | / | 62203-2RS | / | 9560 | 4750 | 0.085 | |
| 40 | 17.5 | 1 | 63203 | / | 63203-2RS | / | 9200 | 4500 | 0.09 | |
| 47 | 14 | 1 | 6303 | 6303 ZZ | 6303-2RS | 6303-2RU | 13600 | 6550 | 0.115 | |
| 47 | 19 | 1.5 | 62303 | / | 62303-2RS | / | 13500 | 6550 | 0.149 | |
| 47 | 22.2 | 1.5 | 63303 | / | 63303-2RS | / | 9800 | 5684 | 0.176 | |
| 62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
| 20 | 27 | 4 | 0.2 | 6704 | 6704 ZZ | 6704-2RS | 6704-2RU | 1790 | 1320 | 0.005 |
| 32 | 7 | 0.3 | 6804 | 6804 ZZ | 6804-2RS | 6804-2RU | 4000 | 2470 | 0.019 | |
| 32 | 10 | 0.3 | 63804 | 63804 ZZ | 63804-2RS | 63804-2RU | 4000 | 2470 | 0.024 | |
| 37 | 9 | 0.3 | 6904 | 6904 ZZ | 6904-2RS | 6904-2RU | 6350 | 3700 | 0.036 | |
| 42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
| 42 | 12 | 0.6 | 6004 | 6004 ZZ | 6004-2RS | 6004-2RU | 9400 | 5000 | 0.07 | |
| 42 | 16 | 1 | 63004 | / | 63004-2RS | / | 9360 | 5000 | 0.088 | |
| 47 | 14 | 1 | 6204 | / | 6204-2RS | / | 12800 | 6600 | 0.106 | |
| 47 | 18 | 1.5 | 62204 | 6204 ZZ | 62204-2RS | 62204-2RU | 12700 | 6550 | 0.128 | |
| 47 | 20.6 | 1.5 | 63204 | / | 63204-2RS | / | 9800 | 6174 | 0.15 | |
| 52 | 15 | 1.1 | 6304 | / | 6304-2RS | / | 15900 | 7900 | 0.144 | |
| 52 | 21 | 2 | 62304 | 6304 ZZ | 62304-2RS | 62304-2RU | 15900 | 7800 | 0.197 | |
| 52 | 22.2 | 2 | 63304 | / | 63304-2RS | / | 11466 | 7056 | 0.21 | |
| 72 | 19 | 1.1 | 6404 | / | 6404-2RS | / | 31000 | 15200 | 0.408 | |
| 22 | 44 | 12 | 0.6 | 60/22 | 60/22 ZZ | 60/22-2RS | 60/22-2RU | 9400 | 5050 | 0.074 |
| 50 | 14 | 1 | 62/22 | 62/22 ZZ | 62/22-2RS | 62/22-2RU | 13900 | 6950 | 0.12 | |
| 56 | 16 | 1.1 | 63/22 | 63/22 ZZ | 63/22-2RS | 63/22-2RU | 18400 | 9250 | 0.176 | |
| 25 | 32 | 4 | 0.2 | 6705 | 6705 ZZ | 6705-2RS | 6705-2RU | 1930 | 1550 | 0.006 |
| 37 | 7 | 0.3 | 6805 | 6805 ZZ | 6805-2RS | 6805-2RU | 4300 | 2950 | 0.022 | |
| 37 | 10 | 0.3 | 63805 | 63805 ZZ | 63805-2RS | 63805-2RU | 4300 | 2950 | 0.032 | |
| 42 | 9 | 0.3 | 6905 | 6905 ZZ | 6905-2RS | 6905-2RU | 7000 | 4500 | 0.041 | |
| 47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
| 47 | 12 | 0.6 | 6005 | 6005 ZZ | 6005-2RS | 6005-2RU | 10100 | 5850 | 0.079 | |
| 47 | 16 | 1 | 63005 | / | 63005-2RS | / | 11200 | 6550 | 0.1 | |
| 52 | 15 | 1 | 6205 | 6205 ZZ | 6205-2RS | 6205-2RU | 14000 | 7900 | 0.128 | |
| 52 | 18 | 1.5 | 62205 | / | 62205-2RS | / | 14000 | 7800 | 0.146 | |
| 52 | 20.6 | 1.5 | 63205 | / | 63205-2RS | / | 10584 | 6860 | 0.175 | |
| 62 | 17 | 1.1 | 6305 | 6305 ZZ | 6305-2RS | 6305-2RU | 23600 | 12100 | 0.232 | |
| 62 | 24 | 2 | 62305 | / | 62305-2RS | / | 22500 | 11600 | 0.32 | |
| 62 | 25.4 | 2 | 63305 | / | 63305-2RS | / | 14700 | 9800 | 0.315 | |
| 80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 | |
d 17 ~ 35 میلی متر
| ابعاد اصلی (میلی متر) | مدل | Cr(N) | Cor(N) | وزن (گرم) | ||||||
| d | D | B | r | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | |||
| 28 | 52 | 12 | 0.6 | 60/28 | 60/28 ZZ | 60/28-2RS | 6028-2RU | 12500 | 7400 | 0.098 |
| 58 | 16 | 1 | 62/28 | 62/28 ZZ | 62/28-2RS | 62/28-2RU | 17900 | 9750 | 0.175 | |
| 68 | 16 | 1.1 | 63/28 | 63/28 ZZ | 63/28-2RS | 63/28-2RU | 26800 | 14000 | 0.287 | |
| 30 | 37 | 4 | 0.2 | 6706 | 6706 ZZ | 6706-2HS | 6706-2RU | 2050 | 1780 | 0.008 |
| 42 | 7 | 0.3 | 6806 | 6805 ZZ | 6806-2RS | 6806-2RU | 4500 | 3400 | 0.0026 | |
| 42 | 10 | 0.3 | 63806 | 63806 ZZ | 63806-2HS | 63806-2RU | 4500 | 3400 | 0.026 | |
| 47 | 9 | 0.3 | 6906 | 6906 ZZ | 6906-2HS | 6906-2RU | 7250 | 5000 | 0.045 | |
| 55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
| 55 | 13 | 1 | 6006 | 6006 ZZ | 6006-2RS | 6006-2RU | 13200 | 8300 | 0.117 | |
| 55 | 19 | 1.5 | 63006 | / | 63006-2RS | / | 13300 | 8300 | 0.159 | |
| 62 | 16 | 1 | 6006 | 6706 ZZ | 6206-2RS | 6206-2RU | 19500 | 11300 | 0.199 | |
| 62 | 20 | 1.5 | 62206 | / | 62206-2RS | / | 19500 | 11200 | 0.242 | |
| 62 | 23.8 | 1.5 | 63206 | / | 63206-2RS | / | 14700 | 9800 | 0.28 | |
| 72 | 19 | 1.1 | 6306 | 6306 ZZ | 6306-2RS | 6306-2RU | 26700 | 15000 | 0.346 | |
| 72 | 27 | 2 | 62306 | / | 62306-2RS | / | 28100 | 16000 | 0.485 | |
| 72 | 30.2 | 2 | 63306 | / | 63306-2RS | / | 19600 | 13426 | 0.53 | |
| 90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
| 32 | 58 | 13 | 1 | 60/32 | 60/32 ZZ | 60/32-2RS | 60/32-2RU | 15100 | 9150 | 0.129 |
| 65 | 17 | 1 | 62/32 | 62/32 ZZ | 62/32-2RS | 62/32-2RU | 22400 | 13100 | 0.23 | |
| 75 | 20 | 1.1 | 63/32 | 63/32 ZZ | 63/32-2RS | 63/32-2RU | 30000 | 16200 | 0.382 | |
| 35 | 44 | 5 | 0.3 | 6707 | 6707 ZZ | 6707-2RS | 6707-2RU | 1862 | 1637 | 0.15 |
| 47 | 7 | 0.3 | 6807 | 6807 ZZ | 6807-2RS | 6807-2RU | 4900 | 4000 | 0.029 | |
| 55 | 10 | 0.6 | 6907 | 6907 ZZ | 6907-2RS | 69C7-2RU | 10400 | 7150 | 0.073 | |
| 62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
| 62 | 14 | 1 | 6007 | 6007 ZZ | 6007-2RS | 6007-2RU | 16000 | 10300 | 0.156 | |
| 62 | 20 | 1.5 | 63007 | 63007-2RS | / | 15900 | 10200 | 0.21 | ||
| 72 | 17 | 1.1 | 6207 | 6207 ZZ | 6207-2RS | 6207-2RU | 25700 | 15300 | 0.28 | |
| 72 | 23 | 2 | 62207 | / | 62207-2RS | / | 25500 | 15300 | 0.435 | |
| 72 | 27 | 2 | 63207 | / | 63207-2RS | / | 19404 | 12740 | 0.435 | |
| 80 | 21 | 1.5 | 6307 | 6307 ZZ | 6307-2RS | 6307-2RU | 33500 | 19100 | 0.457 | |
| 80 | 31 | 2.5 | 62307 | / | 62307-2RS | / | 33200 | 19000 | 0.67 | |
| 80 | 34.9 | 2.5 | 63307 | / | 63307-2RS | / | 23520 | 16170 | 0.71 | |
| 100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 | |
d 40 ~ 70 میلی متر
| ابعاد اصلی (میلی متر) | مدل | Cr(N) | Cor(N) | وزن (گرم) | ||||||
| d | D | B | r | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | |||
| 40 | 50 | 6 | 0.3 | 6708 | 6708 ZZ | 6708-2RS | 6708-2RU | 2519 | 2234 | 0.023 |
| 52 | 7 | 0.3 | 6808 | 6808 ZZ | 6808-2RS | 6808-2RU | 5050 | 4350 | 0.033 | |
| 62 | 12 | 0.6 | 6908 | 6908 ZZ | 6908-2RS | 6908-2RU | 13700 | 9900 | 0.109 | |
| 68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
| 68 | 15 | 1 | 6008 | 6008 ZZ | 6008-2RS | 6008-2RU | 16800 | 11500 | 0.194 | |
| 68 | 21 | 1.5 | 63008 | / | 63008-2RS | / | 16800 | 11600 | 0.259 | |
| 80 | 18 | 1.1 | 6208 | 6208 ZZ | 6208-2RS | 6208-2RU | 29100 | 17900 | 0.366 | |
| 80 | 23 | 2 | 62208 | / | 62208-2RS | / | 30700 | 19000 | 0.45 | |
| 80 | 30.2 | 2 | 63208 | / | 63208-2RS | / | 20580 | 14210 | 0.435 | |
| 90 | 23 | 1.5 | 6308 | 6308 ZZ | 6308-2RS | 6308-2RU | 40500 | 24100 | 0.633 | |
| 90 | 33 | 2.5 | 62308 | / | 62308-2RS | / | 41000 | 24000 | 0.91 | |
| 90 | 36.5 | 2.5 | 63308 | / | 63308-2RS | / | 29400 | 20482 | 1.02 | |
| 110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
| 45 | 55 | 6 | 0.3 | 6709 | 6709 ZZ | 6709-2RS | 6709-2RU | 2577 | 2401 | 0.025 |
| 58 | 7 | 0.3 | 6809 | 6809 ZZ | 6809-2RS | 6809-2RU | 6400 | 5500 | 0.04 | |
| 68 | 12 | 0.6 | 6909 | 6909 ZZ | 6909-2RS | 6909-2RU | 14100 | 10900 | 0.122 | |
| 75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
| 75 | 16 | 1 | 6009 | 6009 ZZ | 6009-2RS | 6009-2RU | 21000 | 15200 | 0.246 | |
| 75 | 23 | 1.5 | 63009 | / | 63009-2RS | / | 20800 | 14600 | 0.345 | |
| 85.0 | 19 | 1.1 | 6209 | 6209 ZZ | 6209-2RS | 6209-2RU | 32500 | 20500 | 0.407 | |
| 85.0 | 23 | 2 | 62209 | / | 62209-2RS | / | 33200 | 21600 | 0.485 | |
| 85.0 | 30.2 | 2 | 63209 | / | 63209-2RS | / | 22540 | 15680 | 0.64 | |
| 100.0 | 25 | 1.5 | 6309 | 6309 ZZ | 6309-2RS | 6309-2RU | 53000 | 32000 | 0.833 | |
| 100.0 | 36 | 2.5 | 62309 | / | 62309-2RS | / | 52700 | 31500 | 1.19 | |
| 100.0 | 39.7 | 2.5 | 63309 | / | 63309-2RS | / | 37240 | 27440 | 1.3 | |
| 120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
| 50 | 62.0 | 6 | 0.3 | 6710 | 6710 ZZ | 6710-2RS | 6710-2RU | 2666 | 2636 | 0.064 |
| 65.0 | 7 | 0.3 | 6810 | 6810 ZZ | 6810-2RS | 6810-2RU | 6600 | 6050 | 0.052 | |
| 72.0 | 12 | 0.6 | 6910 | 6910 ZZ | 6910-2RS | 6910-2RU | 14500 | 11700 | 0.127 | |
| 80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
| 80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2RS | 6010-2RU | 21800 | 16600 | 0.264 | |
| 80.0 | 23 | 1.5 | 63010 | / | 63010-2RS | / | 21600 | 16000 | 0.37 | |
| 90.0 | 20 | 1.1 | 6210 | 6210 ZZ | 6210-2RS | 6210-2RU | 35000 | 23200 | 0.463 | |
| 90.0 | 23 | 2 | 62210 | / | 62210-2RS | / | 35100 | 23200 | 0.535 | |
| 90.0 | 30.2 | 2 | 63210 | / | 63210-2RS | / | 24500 | 18130 | 0.675 | |
| 110.0 | 27 | 2 | 6310 | 6310 ZZ | 6310-2RS | 6310-2RU | 62000 | 38100 | 1.07 | |
| 110.0 | 40 | 2 | 62310 | / | 62310-2RS | / | 61800 | 38000 | 1.55 | |
| 130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 | |
d 40 ~ 70 میلی متر
| ابعاد اصلی (میلی متر) | مدل | Cr(N) | Cor(N) | وزن (گرم) | ||||||
| d | D | B | r | باز کنید | کلاهک آهنی | کلاه تماس | غیر تماسی | |||
| 55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
| 72 | 9 | 0.3 | 6811 | 6811 ZZ | 6811-2RS | 6811-2RU | 9100 | 8450 | 0.083 | |
| 80 | 13 | 1 | 6911 | 6911 ZZ | 6911-2RS | 6911-2RU | 16000 | 13200 | 0.177 | |
| 90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
| 90 | 18 | 1.1 | 6011 | 6011 ZZ | 6011-2RS | 6011-2RU | 28300 | 21300 | 0.384 | |
| 100.0 | 21 | 1.5 | 6211 | 6211 ZZ | 6211-2RS | 6211-2RU | 43500 | 29300 | 0.607 | |
| 100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
| 120.0 | 29 | 2 | 6311 | 6311 ZZ | 6311-2RS | 6311-2RU | 71500 | 44500 | 1.37 | |
| 120.0 | 43 | 2 | 62311 | / | 62311-2RS | / | 71500 | 45000 | 1.95 | |
| 140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
| 60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
| 78 | 10 | 0.3 | 6812 | 6812 ZZ | 6812-2RS | 6812-2RU | 11500 | 10600 | 0.106 | |
| 85 | 13 | 1 | 6912 | 6912 ZZ | 6912-2RS | 6912-2RU | 19400 | 16200 | 0.191 | |
| 95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
| 95 | 18 | 1.1 | 6012 | 6012 ZZ | 6012-2RS | 6012-2RU | 29500 | 23200 | 0.418 | |
| 110.0 | 22 | 1.5 | 6212 | 6212 ZZ | 6212-2RS | 6212-2RU | 52500 | 36000 | 0.783 | |
| 110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
| 130.0 | 31 | 2 | 6312 | 6312 ZZ | 6312-2RS | 6312-2RU | 82000 | 52000 | 1.7 | |
| 130.0 | 46 | 2 | 62312 | / | 62312-2RS | / | 81900 | 52000 | 2.5 | |
| 130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
| 65 | 85 | 10 | 0.6 | 6813 | 6813 ZZ | 6813-2RS | 6813-2RU | 12000 | 11500 | 0.125 |
| 90 | 13 | 1 | 6913 | 6913 ZZ | 6913-2RS | 6913-2RU | 17400 | 16000 | 0.2 | |
| 100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
| 100.0 | 18 | 1.1 | 6013 | 6013 ZZ | 6013-2RS | 6013-2RU | 30500 | 25200 | 0.438 | |
| 120.0 | 23 | 1.5 | 6213 | 6213 ZZ | 6213-2BS | 6213-2RU | 57000 | 40000 | 0.99 | |
| 120.0 | 31 | 1.5 | 62213 | / | 62213-2RS | / | 55900 | 40500 | 1.25 | |
| 140.0 | 33 | 2.1 | 6313 | 6313 ZZ | 6313-2RS | 6313-2RU | 92500 | 59500 | 2.08 | |
| 140.0 | 48 | 2 | 62313 | / | 62313-2RS | / | 92300 | 60000 | 3 | |
| 160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
| 70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
| 90 | 10 | 0.6 | 6814 | 6814 ZZ | 6814-2RS | 6814-2RU | 12100 | 11900 | 0.135 | |
| 100.0 | 16 | 1 | 6914 | 6914 ZZ | 6914-2RS | 6914-2RU | 23500 | 21100 | 0.327 | |
| 110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
| 110.0 | 20 | 1.1 | 6014 | 6014 ZZ | 6014-2RS | 6014-2RU | 38000 | 31000 | 0.607 | |
| 125.0 | 24 | 1.5 | 6214 | 6214 ZZ | 6214-2RS | 6214-2RU | 62000 | 44000 | 1.07 | |
| 125.0 | 31 | 1.5 | 62214 | / | 62214-2RS | / | 60500 | 45000 | 1.3 | |
| 150.0 | 35 | 2.1 | 6314 | 6314 ZZ | 6314-2RS | 6314-2RU | 104000 | 68000 | 2.52 | |
| 150.0 | 51 | 2 | 62314 | / | 62314-2RS | / | 104000 | 68000 | 3.55 | |
| 180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 | |
بلبرینگ دو ردیفه به طور گسترده ای در موتورها، تجهیزات مکانیکی، فن ها، قطعات خودرو و سایر کاربردها استفاده می شود زیرا می توانند به طور همزمان بارهای محوری شعاعی و دو طرفه را تحمل کنند. با این...
بیشتر بخوانیدبلبرینگ دو ردیفه به دلیل ظرفیت حمل بار بالا و عملکرد پایدار به طور گسترده در تجهیزات مکانیکی مختلف استفاده می شود و به طور گسترده در خودروها، تجهیزات صنعتی، لوازم خانگی و ابزار دقیق استفاده م...
بیشتر بخوانیدچگونه پارامترهای بار را مطابقت دهیم تا از خرابی زودرس بلبرینگ جلوگیری کنیم؟ دوام از بلبرینگ تماس زاویه ای دو ردیفه در سیستم های انتقال مکانیکی با تطبیق دقیق بار شروع می شود. این بلبر...
بیشتر بخوانیدبه عنوان یک جزء اصلی در تجهیزات مکانیکی، بلبرینگ دو ردیفه نقش حیاتی در تضمین عملکرد پایدار، به ویژه در سناریوهایی که نیاز به سرعت بالا و نویز کم دارند، ایفا می کند. برای مهندسین فنی و پرسنل ...
بیشتر بخوانیدبه عنوان اجزای اصلی تجهیزات مکانیکی، عملکرد و کیفیت بلبرینگ ها به طور مستقیم با راندمان عملیاتی و پایداری کل سیستم مرتبط است. شرکت Ningbo Wanshun Bearing، به عنوان پیشرو در صنعت بلبرینگ چین، با فناوری تولید عالی، مدیریت کیفیت دقیق و خطوط تولید غنی، به ویژه در زمینه شیارهای عمیق، شهرت و اعتماد گسترده ای را در بازارهای داخلی و خارجی به دست آورده است. بلبرینگ
بلبرینگ شیار عمیق با ساختار ساده، ظرفیت بار بالا و اصطکاک کم، به طور گسترده ای در انواع تجهیزات مکانیکی مورد استفاده قرار می گیرند و به بخشی ضروری از سیستم انتقال تبدیل شده اند. Ningbo Wanshun Bearing Co., Ltd. به خوبی از اهمیت بلبرینگ های شیار عمیق آگاه است، بنابراین متعهد به تولید بلبرینگ های شیار عمیق با کیفیت بالا و با دقت بالا برای پاسخگویی به نیازهای سختگیرانه صنایع مختلف برای سیستم های انتقال است.
در ماتریس محصول نینگبو وانشون، بلبرینگ های شیار عمیق سری 42 و 43 به دلیل عملکرد عالی و کیفیت قابل اعتماد، به انتخاب اول بسیاری از مشتریان تبدیل شده اند. این دو سری از محصولات نه تنها استانداردهای عمومی بینالمللی را برآورده میکنند، بلکه انتخاب مواد، کنترل فرآیند، بازرسی کیفیت و سایر جنبهها را نیز به شدت کنترل میکنند تا اطمینان حاصل شود که هر مجموعه از یاتاقانها میتوانند تحت شرایط کاری پیچیده و متغیر به طور پایدار عمل کنند. در عین حال، به منظور پاسخگویی به نیازهای شخصی مشتریان مختلف، Ningbo Wanshun همچنین بلبرینگ های شیار عمیق سری 42 و 43 را با مشخصات و پیکربندی های مختلف ارائه می دهد تا اطمینان حاصل شود که محصولات می توانند به طور گسترده در خودروها، موتورها، ماشین آلات کشاورزی استفاده شوند. ماشین ابزار و سایر زمینه ها
نینگبو وانشون به عنوان شرکتی که بر تولید بلبرینگ های باکیفیت تمرکز دارد، همواره نوآوری های فناوری را به عنوان نیروی محرکه اصلی برای توسعه شرکت در نظر گرفته است. در فرآیند تولید بلبرینگ های شیار عمیق، این شرکت به طور مداوم تجهیزات و فناوری تولید پیشرفته را معرفی می کند، فرآیند تولید را بهینه می کند و راندمان تولید و کیفیت محصول را بهبود می بخشد. در عین حال، این شرکت همچنین یک سیستم تحقیق و توسعه کامل ایجاد کرده است، به طور فعال با دانشگاه ها و موسسات تحقیقاتی علمی داخلی و خارجی همکاری می کند تا به طور مشترک بر مشکلات فنی غلبه کند و پیشرفت فناوری در صنعت بلبرینگ شیار عمیق را ارتقا دهد.
کیفیت راه نجات نینگبو وانشون است. این شرکت همیشه "رضایت مشتری" را به عنوان مفهوم اصلی مدیریت کیفیت در نظر می گیرد، استانداردهای سیستم مدیریت کیفیت ISO9001 را به شدت اجرا می کند و تمام پیوندها مانند تهیه مواد اولیه، تولید و پردازش و بازرسی محصول نهایی را به شدت کنترل می کند. این شرکت همچنین مجهز به تجهیزات تست پیشرفته و یک تیم تست حرفه ای برای انجام تست جامع شاخص های عملکرد مختلف محصول است تا اطمینان حاصل شود که هر مجموعه از بلبرینگ های شیار عمیق می تواند استانداردهای صنعت را برآورده کند یا حتی از آن فراتر رود. همین پیگیری مداوم کیفیت است که باعث شده بلبرینگ های شیار عمیق نینگبو وانشون شهرت خوبی داشته باشد و در بازار به رسمیت شناخته شود.
با نگاهی به آینده، Ningbo Wanshun Bearing Co., Ltd. به حفظ فلسفه تجاری "دوستیابی قبل از انجام تجارت، منفعت متقابل و توسعه مشترک" ادامه خواهد داد و همکاری گسترده و عمیقی را با دوستانی از همه اقشار انجام خواهد داد. زندگی در داخل و خارج از کشور با ذهنی بازتر و اقدامات عمل گرایانه تر. این شرکت اعتقاد راسخ دارد که با تلاش و نوآوری مستمر به توسعه تولید صنعتی در کشور من و حتی جهان کمک خواهد کرد. در عین حال، این شرکت همچنین مشتاق همکاری با شرکای همفکر بیشتر است تا آینده بهتری را در کنار هم ایجاد کند.
